Синхротронное сканирование окаменелостей: что видно внутри

Камень может скрывать анатомию, которую не видно ни на поверхности, ни при обычном рентгеновском снимке. Синхротронная томография позволяет исследовать образец серией проекций и собрать из них цифровой трёхмерный объём. Исследователь может затем просматривать виртуальные срезы, отделять кость от породы и измерять внутренние структуры, не распиливая редкий экземпляр.

Синхротрон не «фотографирует окаменелость насквозь» одним кадром. Это источник рентгеновского излучения в крупной ускорительной установке, а томографическая реконструкция – отдельный этап эксперимента и обработки данных. Как и другие методы изучения окаменелостей, результат зависит от свойств образца и поставленного вопроса.

Откуда берётся синхротронный рентген

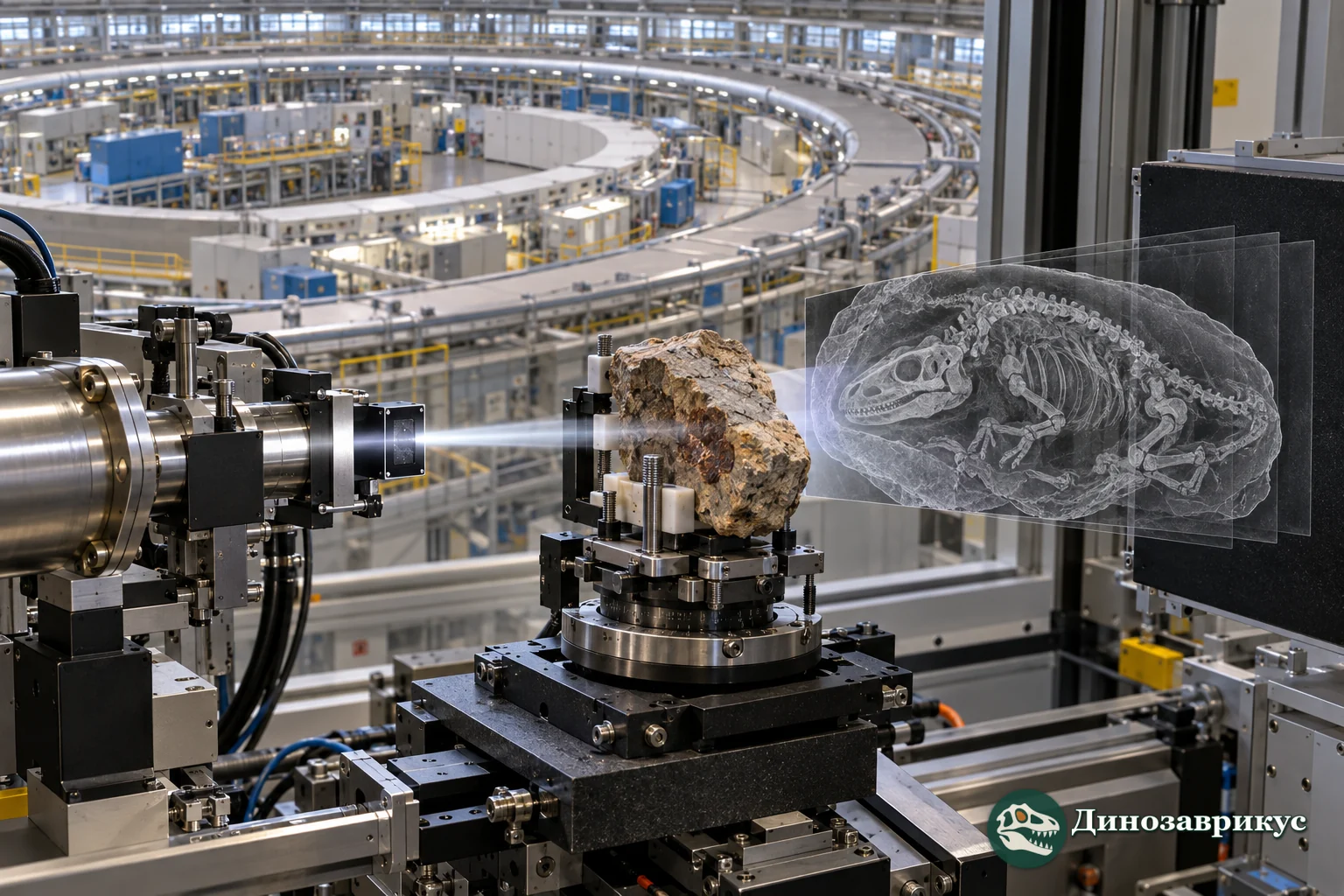

В ускорительном кольце заряженные частицы движутся почти со скоростью света. Магниты меняют направление их движения, и возникает интенсивное рентгеновское излучение. На специализированной экспериментальной станции пучок направляют на закреплённый образец; детектор регистрирует, как излучение прошло через него.

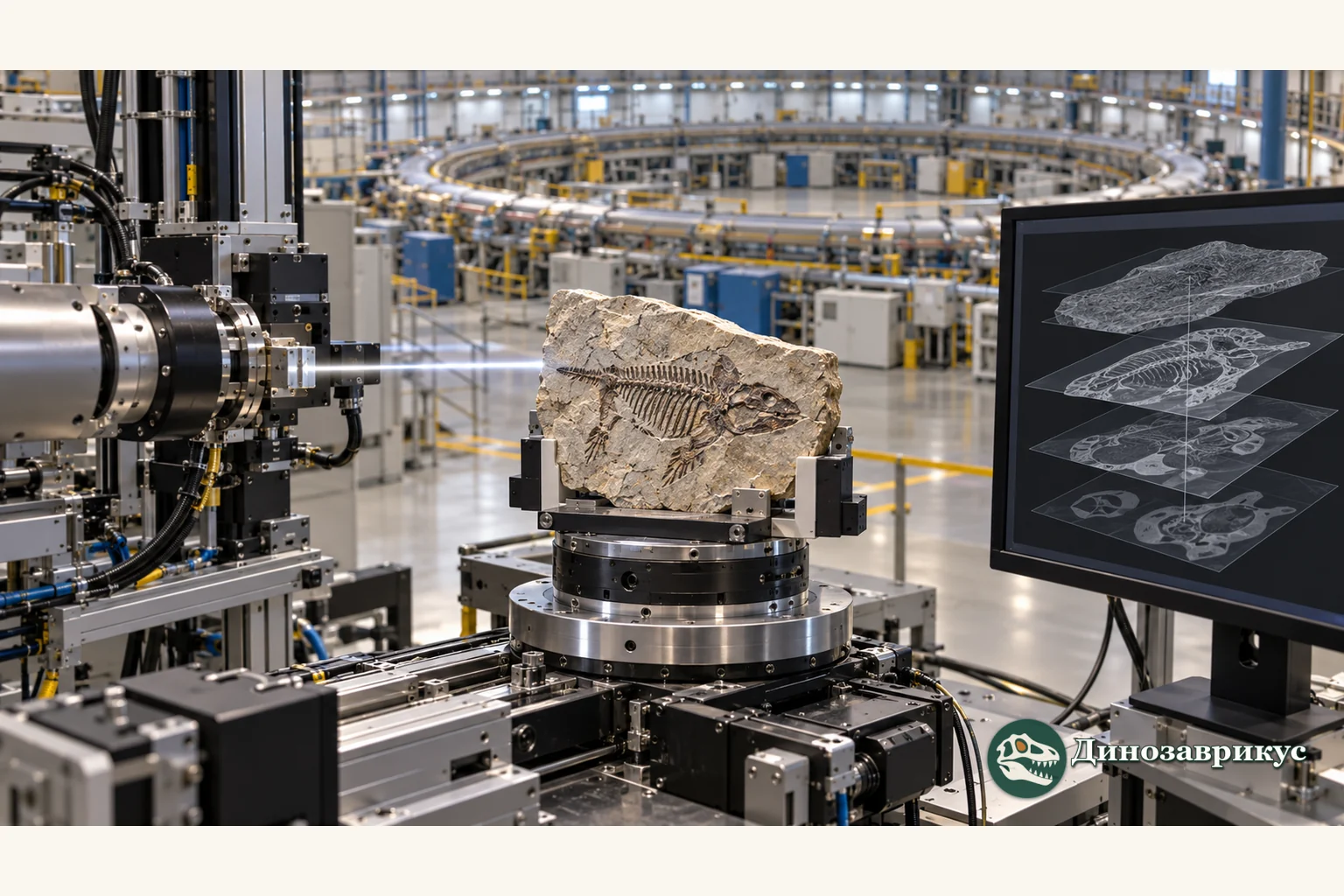

Для томографии образец или детектор снимают под множеством углов. Компьютерная реконструкция превращает проекции в набор двумерных срезов, расположенных друг за другом. Их можно изучать отдельно или объединить в трёхмерную модель. Если окаменелость находится внутри блока породы, цифровая сегментация помогает выделить интересующие части, однако границы между материалами не всегда различимы автоматически.

Высокая яркость пучка позволяет получать много проекций с хорошим отношением сигнала к шуму, а свойства источника могут дать контраст, недоступный обычному лабораторному сканеру. Важна не только резкость: для ископаемых часто решающим оказывается различие в том, как порода и сохранённая структура взаимодействуют с рентгеновскими волнами.

Когда помогает фазовый контраст

При обычной рентгеновской съёмке изображение строится главным образом по ослаблению пучка. Если окаменелость и вмещающая порода имеют близкий состав или плотность, их сигналы могут сливаться. Но рентгеновская волна меняет не только интенсивность, но и фазу. В когерентном пучке небольшие фазовые сдвиги способны проявиться на границах материалов как усиленный контур.

Фазово-контрастная томография особенно полезна, когда у ископаемого и матрицы слабый контраст поглощения, но сохраняются различимые границы. В одном методическом сравнении исследователи проверили несколько лабораторных и синхротронных схем на окаменелости Corumbella werneri и показали, что варианты сканирования по-разному выявляют внутренние детали. Это пример выбора подходящей установки, а не утверждение, что синхротрон всегда превосходит любой другой томограф.

Какие вопросы можно задать цифровой модели

Внутреннее сканирование может показать, как сочленены мелкие элементы скелета, где проходят каналы и полости, как устроена зубная ткань или какие структуры сохранились внутри эмбриона. В исследовании окаменевших эмбрионов из позднего докембрия и раннего кембрия синхротронная томография дала трёхмерные данные субмикронного масштаба и помогла различить фосфатные фазы, связанные с сохранением материала. Такие результаты опираются на конкретную сохранность этих образцов; их нельзя автоматически переносить на любую окаменелость.

Цифровые срезы также позволяют повторно анализировать тот же объект другими специалистами. Если данные и методика доступны, можно проверить границы сегментации, сравнить альтернативные модели и измерить структуры, которые трудно оценить на фотографии поверхности. При этом трёхмерная картинка остаётся обработанным представлением измерений, а не независимым доказательством любой анатомической интерпретации.

Чем метод отличается от обычной микро-КТ

Лабораторная микро-КТ создаёт рентгеновские лучи внутри самого прибора. Её проще получить и использовать в музейной лаборатории, поэтому она часто подходит для сканирования костей, зубов и небольших блоков. Синхротронные станции доступны лишь в крупных исследовательских центрах, и время на них распределяется между разными дисциплинами. Их преимущества проявляются в задачах, где нужны высокая интенсивность, быстрый сбор данных, заданные характеристики пучка или фазовый контраст.

Граница не сводится к простому «синхротрон лучше». Итоговое разрешение зависит от размера образца, геометрии установки, детектора, расстояния до него, времени экспозиции и обработки. Маленький фрагмент можно исследовать с очень высокой детализацией, тогда как крупный блок требует компромисса. Кроме того, если ископаемое и порода дают почти одинаковый сигнал, даже мощный источник не гарантирует чистой границы.

Ограничения и осторожность интерпретации

Сканер не восстанавливает ткани, которые не сохранились, и не определяет вид только по красивой реконструкции. Трещины, минерализация, деформация при захоронении и неоднородность матрицы могут имитировать анатомические границы или скрыть их. Сегментирование выполняется человеком или алгоритмом по выбранным параметрам; при неясном контрасте разные специалисты могут получить разные варианты модели.

Сама установка не обязательно повреждает образец заметным образом, но редкие коллекционные предметы всё равно оценивают перед экспериментом. Значение имеют размер и масса блока, возможность надёжно закрепить его, допустимая экспозиция и требования хранения. Часто сканируют только часть экземпляра или отдельный фрагмент, если полный объект слишком велик или не помещается в поле обзора.

Поэтому хорошее описание результата сообщает, какой образец исследован, какой режим применён, какое разрешение достигнуто и как построены цифровые срезы. Читателю важно различать непосредственно видимую структуру, интерпретацию исследователей и условные цвета трёхмерной модели. Синхротрон открывает новый способ наблюдения, но вывод всё равно проверяют по анатомии, геологии и другим данным.
