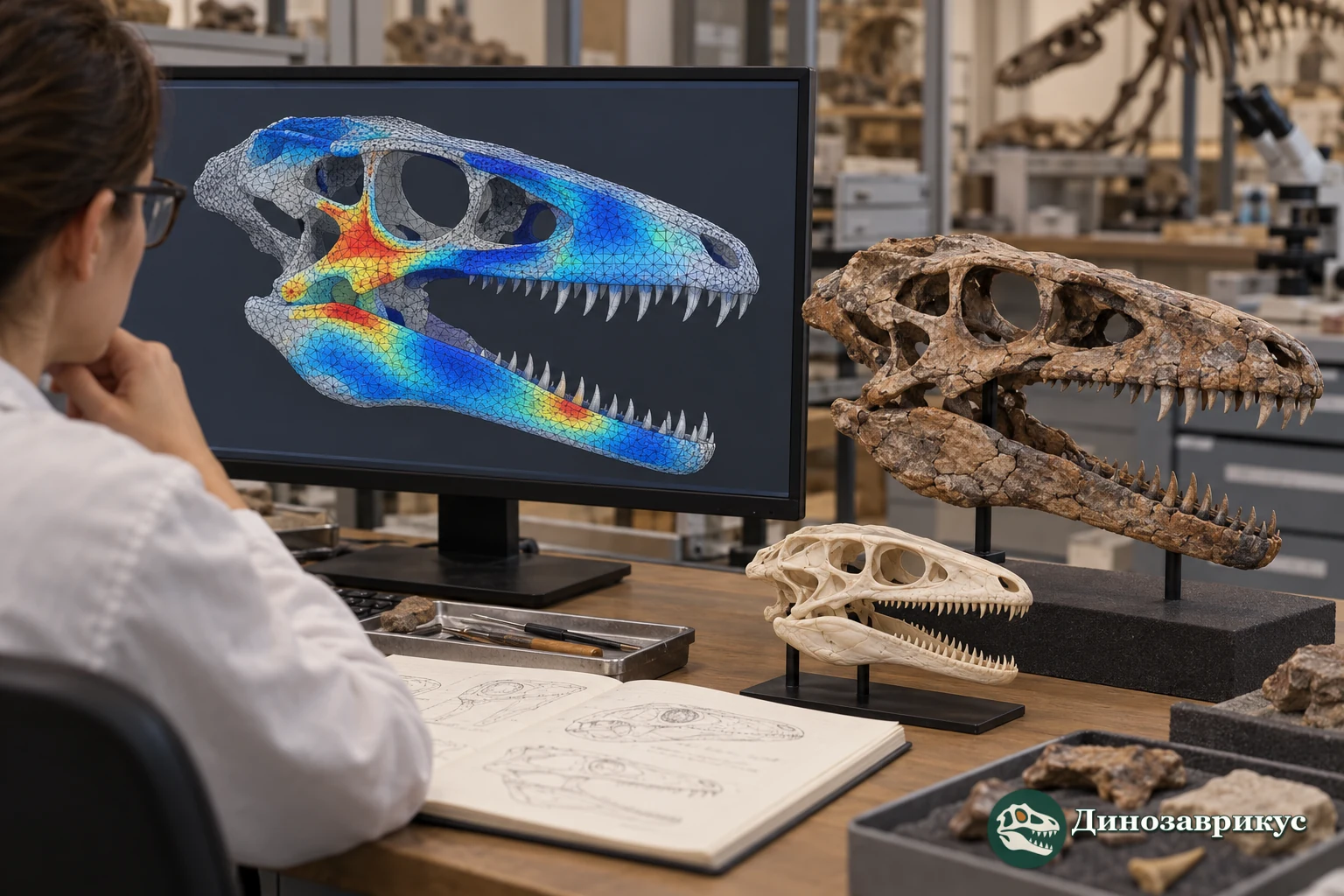

Компьютерная модель может оценить, как нагрузка распределялась по черепу или кости, какую позу конечность могла поддерживать и как изменится результат при другой реконструкции мышц. Но яркая карта напряжений не является прямым наблюдением поведения вымершего животного. Чтобы понять, насколько расчёту можно доверять, нужно проследить его путь от ископаемого до вывода.
Сначала выясните, на какой вопрос отвечает модель
Под общим названием «биомеханическая модель» скрываются разные методы. Конечно-элементный анализ рассчитывает распределение деформаций и напряжений в заданной структуре. Модели опорно-двигательной системы проверяют, какие силы мышцы и суставы могут создать в определённой позе. Гидродинамические расчёты оценивают взаимодействие тела с водой или воздухом. Вывод одного метода нельзя автоматически переносить на другой.
Полезная работа формулирует вопрос достаточно узко: например, различается ли относительная устойчивость двух форм челюсти при одинаково заданной нагрузке? Если цель, сравниваемый показатель и условия неясны, эффектная визуализация мало помогает оценить ответ. Реконструкция костей и мышц тоже содержит допущения – подробнее о том, как они отделяются от наблюдений, рассказано в материале о восстановлении облика динозавров по ископаемым остаткам.
Проверьте, как построена цифровая анатомия
Исходной геометрией может быть компьютерная томография кости или скелета, фотограмметрическая модель поверхности либо реконструкция по нескольким фрагментам. Читателю важно увидеть, какие части сохранились, какие восстановили зеркально или по родственному животному и как авторы отделили кость от породы. Заполнение внутренней полости минералом, разрушения и деформация при захоронении способны повлиять на форму модели.
Затем цифровую структуру делят на множество элементов – конечную сетку. В публикации должны быть описаны её разрешение и способ проверки устойчивости расчёта к изменению сетки. Если при её сгущении важный результат сильно меняется, это сигнал, что численная точность не установлена. Более плотная сетка сама по себе не делает исходную реконструкцию более верной.
Для расчёта задают свойства материалов, места приложения нагрузки и ограничения движения. Для ископаемого животного часть этих значений неизвестна: мягкие ткани не сохранились, а материал кости мог измениться после захоронения. Поэтому ищите обоснование параметров и описание того, как именно прикладывали силу. Если авторы сравнивают несколько черепов, должны быть понятны масштабирование, точки опоры и то, одинаковы ли условия для каждого.
Различайте численную проверку и проверку по реальности
Проверка расчётной процедуры отвечает на вопрос, правильно ли программа решает заданные уравнения и достаточно ли устойчив результат при выбранной сетке. Проверка соответствия реальности – другой шаг: сравнивают ли модель с измерениями или наблюдениями независимой системы.
Вымершего животного невозможно испытать под настоящей нагрузкой, но метод можно проверить на современной форме, для которой доступны датчики деформации, измеренная сила укуса или эксперимент с конечностью. Затем модель живого родственника строят по той же процедуре и сопоставляют вычисленные и наблюдаемые данные. Такое сравнение не доказывает, что реконструкция мышц ископаемого точна, но показывает, насколько метод справляется с известной системой.
Валидация всегда относится к определённому показателю. Модель может достаточно надёжно воспроизводить, где напряжение выше или в каком направлении деформируется кость, но хуже оценивать точное число в мегапаскалях. В обзоре конечно-элементных моделей палеонтологи подчёркивают: при неполных входных данных относительные сравнения часто обоснованнее, чем обещание точного абсолютного значения.
Узнайте, насколько вывод зависит от допущений

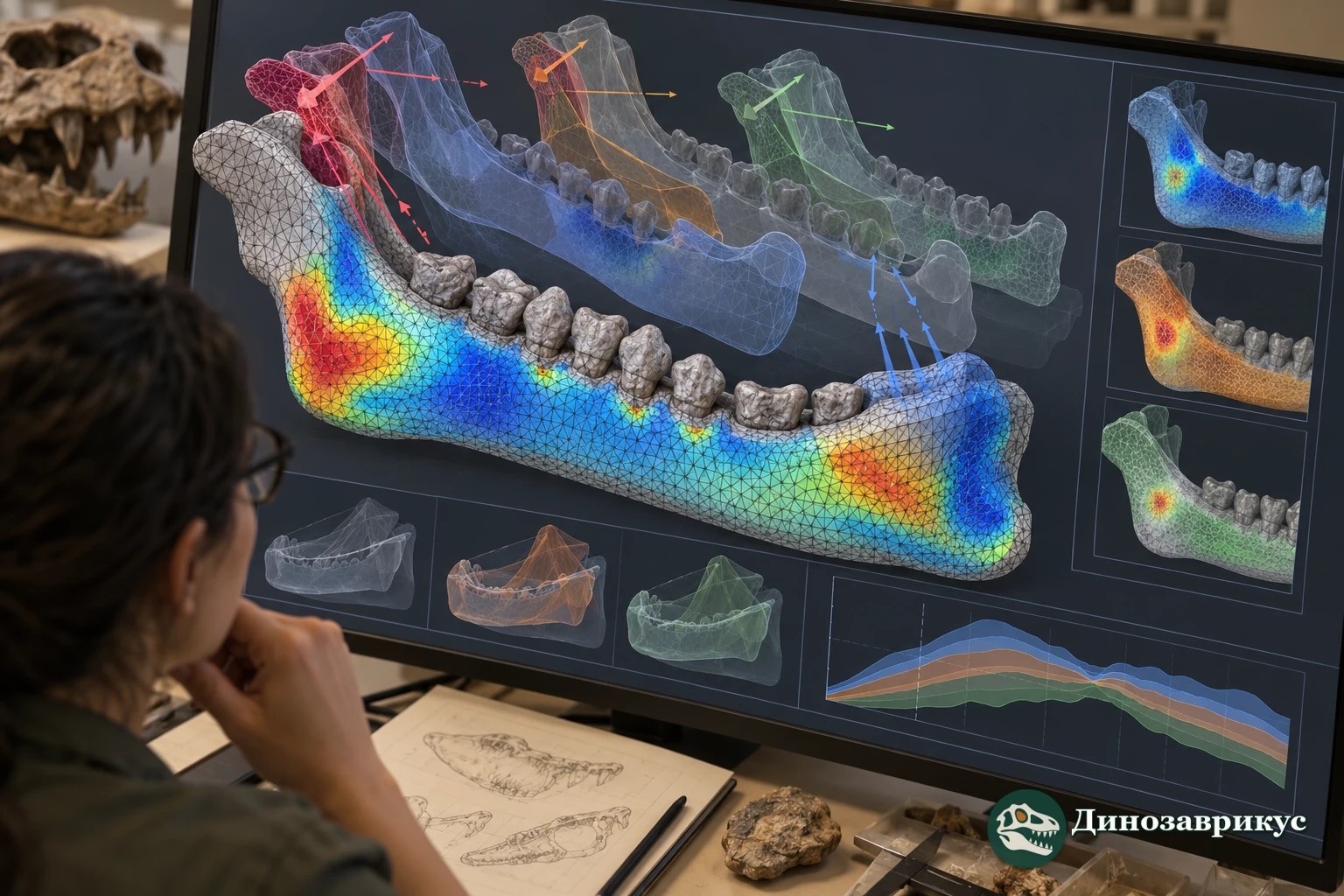

Анализ чувствительности меняет параметры, для которых нет единственного надёжного значения: направление мышечной тяги, величину силы, жёсткость материала, реконструированную форму или позу. Затем авторы проверяют, сохраняется ли общий вывод. Если он остаётся при разумном диапазоне настроек, это повышает доверие к качественной интерпретации. Если он переворачивается при небольшом изменении одного параметра, статья должна показать эту зависимость.
Особенно осторожно относитесь к точным значениям силы укуса, скорости или «мощности». Они могут зависеть от массы мышц, их физиологического сечения, углов прикрепления и выбранной позы. Устойчивый ответ на вопрос «какая из двух форм выдерживает эту заданную нагрузку лучше?» не обязательно подтверждает утверждение «животное всегда кусало с силой N». Для движения по следам и возможных диапазонов темпа есть отдельный обзор о том, как палеонтологи восстанавливают движение динозавров.
Что делает модель убедительной
Прозрачная статья сообщает, какой образец оцифровали, как восстановили отсутствующие части, какие параметры измерили или предположили, где и как приложили силы, проверяли ли численную устойчивость и с чем сравнили модель. В ней отдельно показаны ограничения и варианты, которые могли бы изменить вывод.
Такая проверка не делит модели на безошибочные и бесполезные. Она помогает отделить устойчивое сравнительное наблюдение от оценки, чувствительной к неизвестным мышцам, материалу или поведению. Например, расчёт может показать, что определённая форма черепа лучше сопротивляется одному типу нагрузки при перечисленных настройках. Превращать это в рассказ о точном рационе или реальном поведении можно лишь при независимых свидетельствах. Так же следует читать модели силы: в статье о сравнении силы динозавров отдельно разобраны различия между измеряемыми величинами и расчётами.
Частые вопросы
Что такое конечно-элементный анализ?
Это численный метод, который разбивает цифровую структуру на множество элементов и рассчитывает её реакцию на заданные нагрузки и ограничения.
Можно ли проверить модель вымершего животного напрямую?
Нет, само вымершее животное нельзя испытать. Но процедуру можно проверять на современных животных с измеряемыми силами и деформациями, а затем явно описывать дополнительные допущения для ископаемой формы.
Почему исследователи меняют параметры модели?
Анализ чувствительности показывает, зависит ли вывод от неизвестных или приблизительно заданных значений, например силы мышц, свойств материала или положения нагрузки.
Означает ли точная цветная карта, что вывод точен?
Нет. Цвет показывает результат расчёта при выбранных настройках. Его надёжность зависит от геометрии, свойств материала, нагрузки, ограничений и проверок модели.
